项目概述
本项目为第七届全国大学生集成电路创新创业大赛（安谋科技杯）参赛作品，作品名称为 DINO AND SNAKE。项目基于 FPGA 与 ARM Cortex-M0 软核构建了一个完整的 SoC 系统，并在其上实现了两款经典街机风格游戏——小恐龙跳跃（DINO）与贪吃蛇（SNAKE），展示了软硬件协同设计的完整流程。
系统采用 AHBlite 总线架构连接 Cortex-M0 处理器与各外设模块，通过软硬件功能划分合理分配 FPGA 逻辑资源与处理器算力，实现了 OLED / VGA 双屏显示、矩阵键盘中断控制、蜂鸣器音乐播放等多功能集成。
参赛赛事
第七届集创赛
杯赛
安谋科技杯
作品名称
DINO AND SNAKE
队伍编号
CICC3379
团队
madao
角色
项目负责人
系统架构
Cortex-M0 SoC 系统设计
ARM DesignStart · AHBlite 总线 · 多外设集成
系统以 ARM Cortex-M0 软核（AT510-MN-80001-r2p0-00rel0）为核心，通过 AHBlite 总线互联架构，将以下外设模块集成至统一的 SoC 平台：
- Block RAM：存储 Cortex-M0 可识别的指令机器码（hex），映射地址空间 0x00000000 – 0x0000FFFF
- OLED 显示屏：MCU 接口屏，通过总线读写寄存器实现图像显示，用于 DINO 游戏画面
- VGA 显示屏：640×480 分辨率，用于 SNAKE 游戏画面，采用像素合并技术降低总线占用
- 矩阵键盘：通过键盘扫描 + 中断生成模块，将按键状态以中断信号形式传给 M0
- 蜂鸣器：Verilog 硬件实现的音乐播放器，总线控制歌曲切换与播放/暂停
- 定时器：FPGA 端编写的定时器模块，产生周期性中断信号驱动游戏刷新

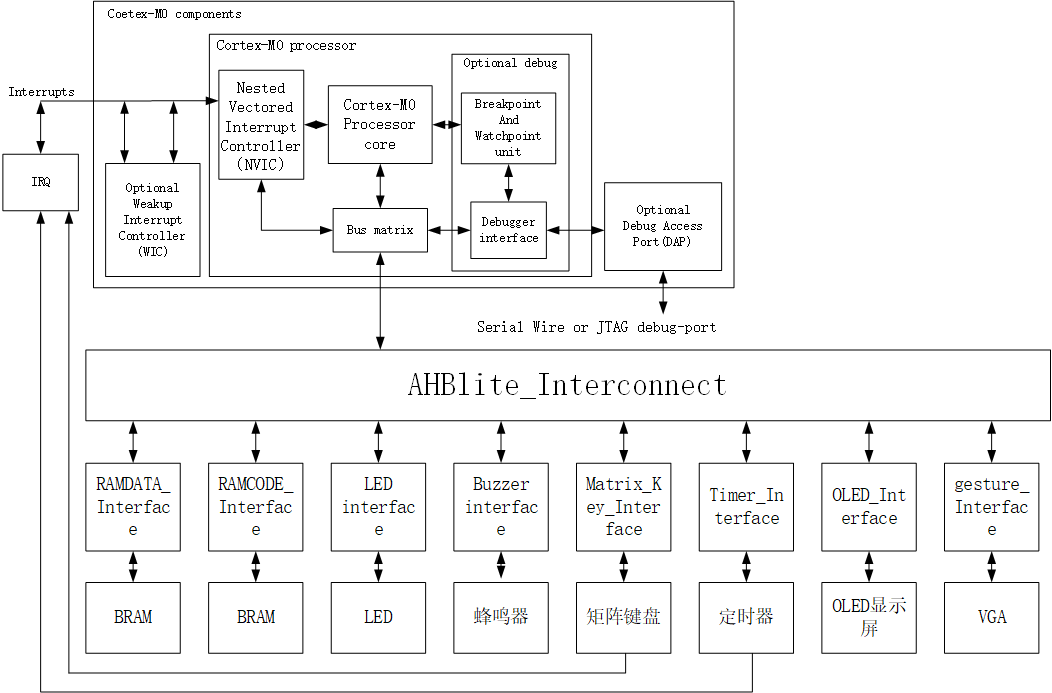

▲ 系统总体设计框图
关键模块设计
cortexm0ds_logic.v
从 ARM DesignStart 获取的 Cortex-M0 裸核网表文件，为整个 SoC 的运算与控制核心。
AHBlite_Decoder.v
总线地址译码模块，预留四个从机端口。Port0 分配给指令 BRAM，地址空间 0x00000000–0x0000FFFF。
AHBlite_SlaveMUX.v
从机多路复用选择器，根据译码结果选择对应从机的控制信号与数据通路。
AHBlite_Interconnect.v
总线互联顶层模块，例化 Decoder 与 SlaveMUX，将主机地址/数据/控制总线与各从机对应相连。
Block_RAM.v
指令存储器，预置 Cortex-M0 可执行的 hex 机器码。
AHBlite_Block_RAM.v
BRAM 的 AHBlite 总线接口层，负责总线协议适配与数据读写控制。
CortexM0_SoC.v
SoC 顶层文件，集成 M0 裸核、AHBlite 总线、BRAM 及接口模块，连接时钟/复位/调试接口。
keyboard_scan + generate_keyirq
键盘扫描模块检测按键动作，中断生成模块产生一个 HCLK 周期的高电平脉冲，送入 M0 IRQ 触发中断服务程序。
游戏实现
《DINO》小恐龙跳跃
OLED 显示 · 定时器中断 · Keil 软件逻辑
DINO 游戏运行在 Keil 编写的软件层，通过总线控制 OLED 显示屏与各外设：
- 显示驱动：OLED 为 MCU 屏，硬件仅实现电气连接与管脚绑定（FPGA 端），显示驱动函数全部在 M0 固件中通过读写寄存器实现
- 画面刷新：定时器每 0.1 秒产生中断使能游戏功能函数，实现 10Hz 刷新率
- 游戏控制：拨动开关 SW7 启动游戏，按键 KEY13 控制跳跃，KEY14 实现游戏重开
- 计分机制：OLED 右上角实时显示当前分数与最高分，小恐龙移动速度随分数升高递增

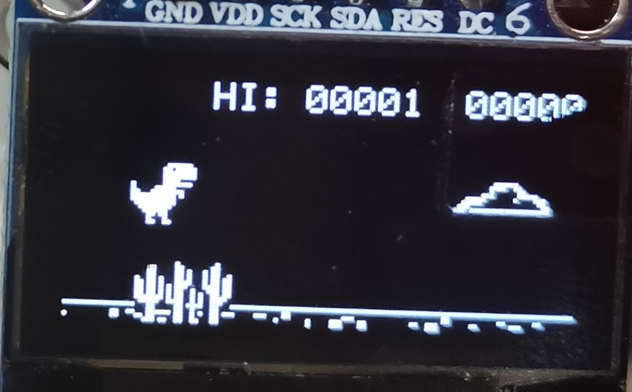

▲ 《DINO》小恐龙跳跃 — 游戏实际运行效果
《SNAKE》贪吃蛇
VGA 显示 · 像素合并优化 · 硬件逻辑
SNAKE 游戏主体在 FPGA 硬件端以 Verilog 实现，直接与 VGA 显示驱动结合：
- VGA 驱动：640×480 分辨率，为降低总线占用率，采用像素合并技术——将 posX/posY 低 4 位合并为一个像素点，一次赋值控制 (2⁴)×(2⁴) = 256 个物理像素，极大减少 M0 总线带宽压力
- 游戏逻辑：硬件端实现蛇的移动、食物判定、碰撞检测与死亡条件
- 控制方式：按键控制蛇的移动方向；预留手势识别模块接口，可通过总线传输手势信号控制方向（开发中）
- 得分显示：触碰死亡后屏幕显示本轮得分

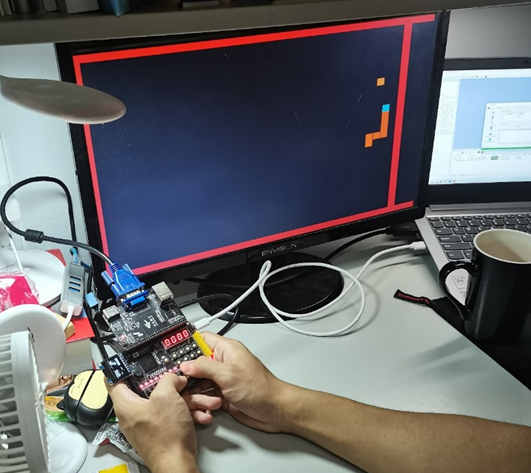

▲ 《SNAKE》贪吃蛇 — 游戏实际运行效果
软硬件功能划分
🖥️ 硬件端（FPGA / Verilog）
• Cortex-M0 软核与 AHBlite 总线互联
• OLED / VGA 管脚绑定与电气接口
• 矩阵键盘扫描与中断信号生成
• 定时器模块（周期性中断）
• 蜂鸣器音乐播放器主体
• SNAKE 游戏逻辑 + VGA 驱动
• 手势识别信号接收模块
📝 软件端（Keil / C）
• 中断向量表配置与 ISR 编写
• DINO 游戏逻辑（跳跃、碰撞、计分）
• OLED 显示驱动与内容绘制
• 总线外设控制信号下发
• 蜂鸣器歌曲切换与播放控制
• 游戏难度递增算法
